型号意义 80TSF-32
T 企业代号
S 全塑型
F 氟塑料材质
80 进口口径80mm
32 扬程32m
名称: TSF氟塑料合金离心泵/ FSB氟塑料离心泵/衬氟离心泵/氟合金离心泵/化工离心泵/耐酸泵/盐酸泵/硫酸泵
输送介质: 硫酸,盐酸,氢氟酸,王水,溴化物,强腐蚀酸性介质
适用行业: 化工,医药,制酸,氢氟酸,易燃,易爆,易挥发,高危行业
产品特点: 耐酸性
结构形式: 卧式、泵与电机联轴器连接
口径: 25~80mm
流量: 1.8-200m3/h
扬程: 5~50m
转速: 2900r/min
工作温度: -20~+120℃
压力等级: 0.6Mpa
功率: 1.5-55kw
材料: 衬氟,氟合金,PTFE,PFA

一、产品简介:

产品概述:
氟塑料合金离心泵是按照国家标准设计,适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体及过流部件全部用塑料合金(PTFE、FEP)制成,集多种塑料泵之优点,具有耐腐蚀性强、耐磨性好、机械强度高、不氧化、无毒素分解特点。分为长支架轴联式和短支架直联式两种结构形式,设计合理,结构紧凑,性能可靠,使用维修方便,流道光滑效率高,节约能源,荣获省优质产品及省****新产品奖。
产品优点:
1.TSF氟塑料合金离心泵是小流量、低扬程、全密封、高效节能的新型耐酸离心泵;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.氟塑料合金(PTFE、FEP)是当今世界最****耐腐蚀材料(俗称:塑料王),对任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.轴封选用****的外装式波纹管机械密封,不用拆卸即可调整机封,对磨的密封面可选配:碳化硅、无压烧结碳化硅、陶瓷、四氟、硬质合金等材料,以达到输送各种介质的要求,保证了机封的使用寿命。
5.无需独立润滑和冷却水,降低了能耗。
6.分为长支架轴联式和短支架直联式两种结构形式,维修方便。
7.卧式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;
产品用途:
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送强腐蚀性液体,尤其适用于硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的输送。
性能范围:设计压力:0.6Mpa、流量:1.8-200m3/h、扬程:15-80m、功率:1.5-55kw
适用温度:-20~120℃,采用新型材料耐温可达180℃;
注意事项:输送比重大于1.3m g/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质。

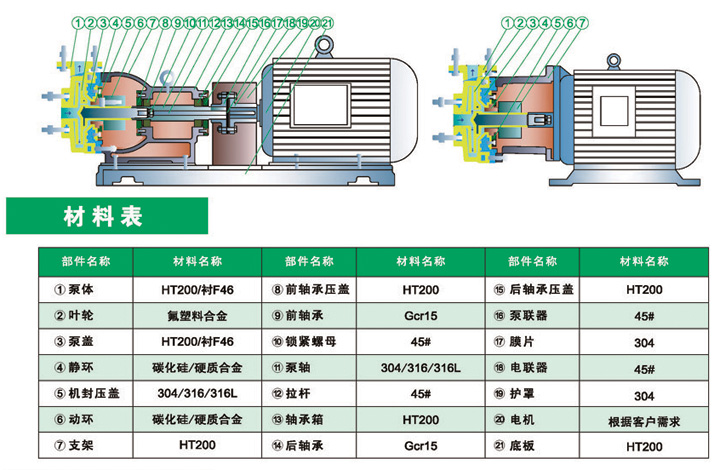

二、结构图:

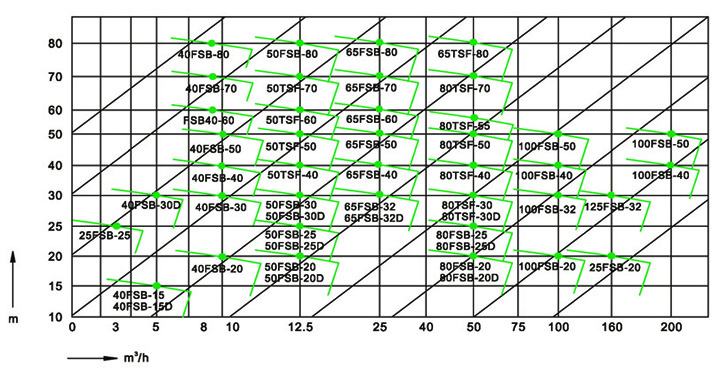

三、性能曲线图:

四、性能参数表:

型 号

流 量

扬 程

口  径 (mm)

功  率 (Kw)

转 速

汽蚀余量

效 率

(m³/h)

(m)

进口

出口

轴功率

电机功率

(r/min)

(m)

(%)

25TSF-25

3
3.6
4.5

28
25
20

25

25

0.95

1.5

2900

3

55

40TSF-15

4
5
6

17
15
13

40

32

1.2

3

2900

3

40

40TSF-20

8
10
12

22
20
17

40

32

1.4

3

2900

3

42

40TSF-30

8
10
12

32
30
28

40

32

1.6

3

2900

3

55

40TSF-40

8
10
12

43
40
38

40

32

3.2

4

2900

3

35

40TSF-50

8
10
12

52
50
45

40

32

6.4

5.5

2900

5

56

40TSF-60

6.3
8
12

62
60
58

40

32

6.8

7.5

2900

3

25

40TSF-70

6.3
8
12

73
70
67

40

32

9.8

11

2900

5

27

40TSF-80

6.3
8
12

82
80
86

40

32

10.1

11

2900

5

25

50TSF-20

10
12.5
15

22
20
17

50

32

1.71

3

2900

3.5

55

50TSF-25

9
12.5
15

28
25
22

50

32

1.8

3

2900

3.5

55

50TSF-30

9
12.5
15

32
30
28

50

32

1.9

3

2900

3.5

46

65TSF-32

20
25
30

35
32
28

65

50

4.7

5.5

2900

2

45

80TSF-20

40
50
60

23
20
15

80

65

4.5

5.5

2900

3

45

80TSF-25

40
50
60

27
25
20

80

50

5.7

7.5

2900

3

67

80TSF-30

40
50
60

33
30
25

80

50

6.9

7.5

2900

3.5

68

80TSF-40

36
45
54

43
40
35

80

50

10.2

11

2900

3.5

48

80TSF-50

40
50
60

53
50
45

80

50

12.2

15

2900

3.5

57

80TSF-55

40
50
60

58
55
48

80

50

13.5

18.5

2900

4

50

100TSF-32

80
100
120

35
32
25

100

80

11.9

15

2900

3.5

48

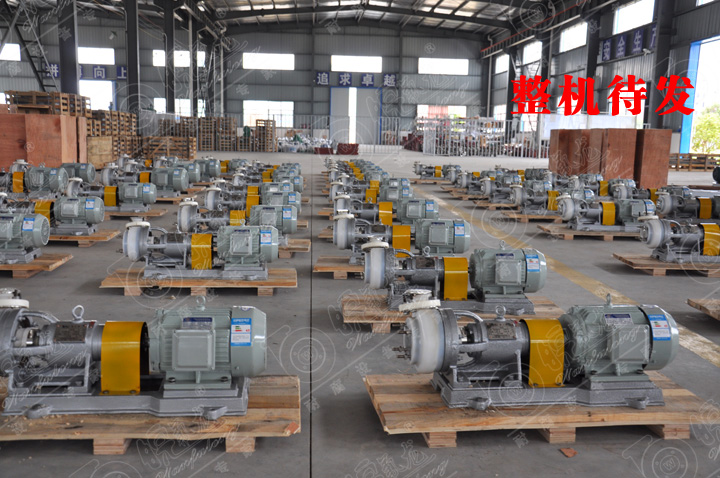

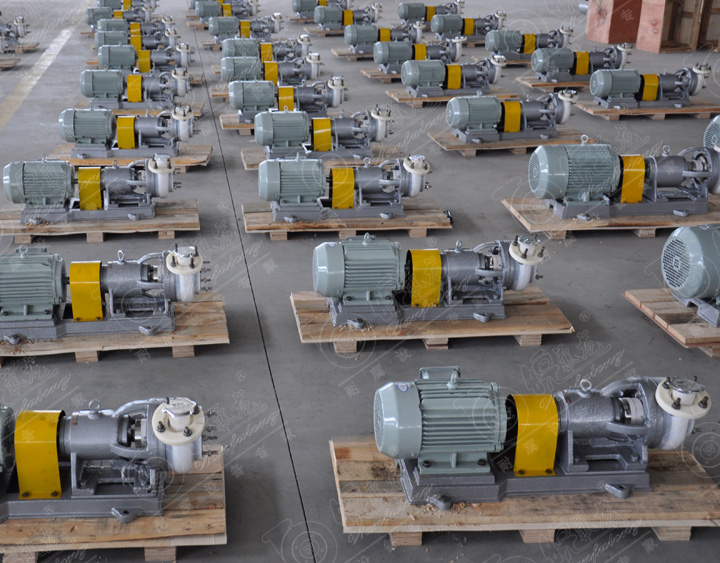

产品实景:

检测中心:
