泵头组装

一、叶轮总成的安装

注意事项：

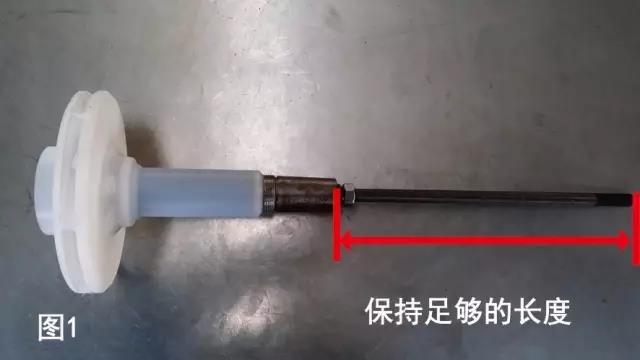

1、拉杆需要保持足够的长度，否则后面的螺栓无法固定（如图1）。

二、泵盖总成的安装

注意事项：

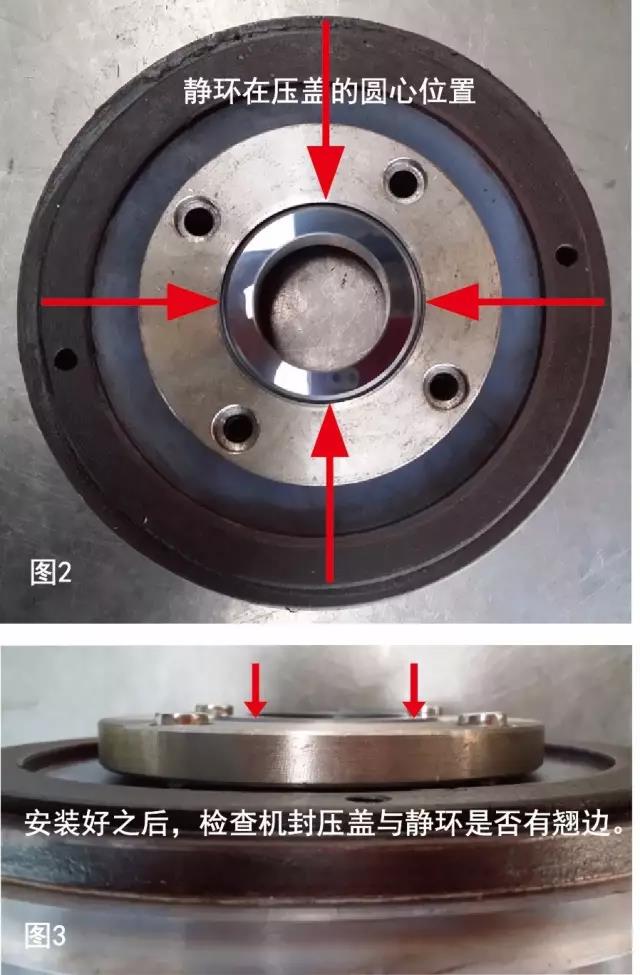

1、静环必须保证在圆心位置（如图2）；

2、机封压盖4个螺丝必须对角上紧，否则会造成静环不水平，影响后期使用效果（如图3）。

三、叶轮及泵盖总成的配合

注意事项：

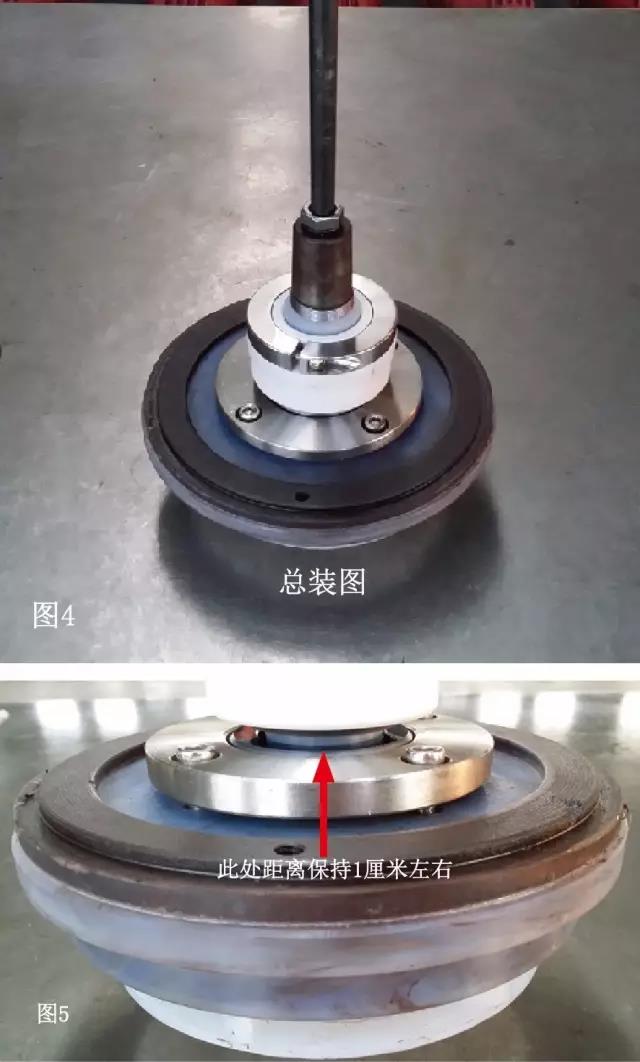

1、机封动环不可压的过于靠下，与静环保持1厘米间隙，以便于下一步的安装（图5）

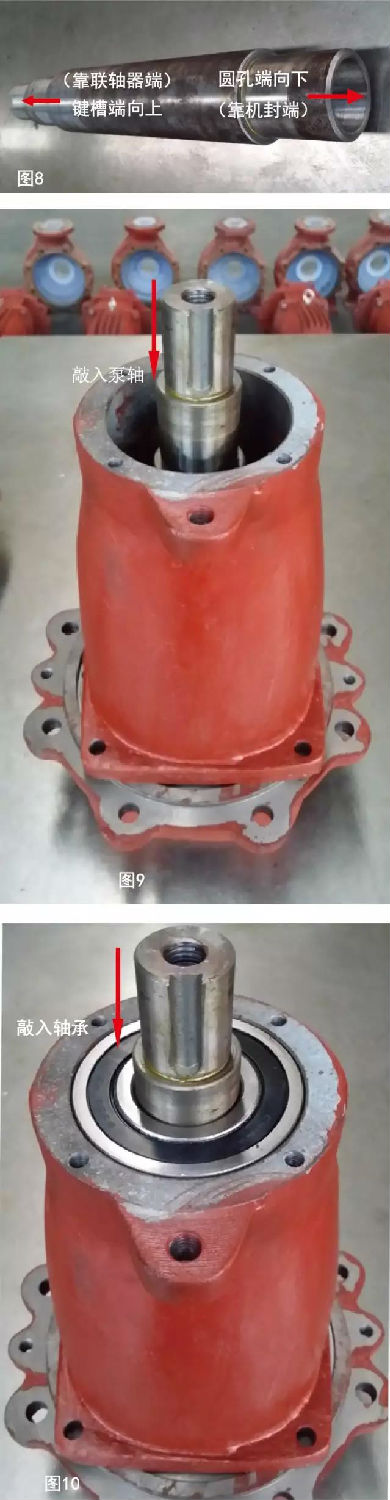

四、轴承箱总成的安装。

1、先安装机封端的轴承，然后上紧轴承压盖（需敲入油封）。

2、倒置并支起轴承箱，敲入泵轴（注意正反），敲入轴承。

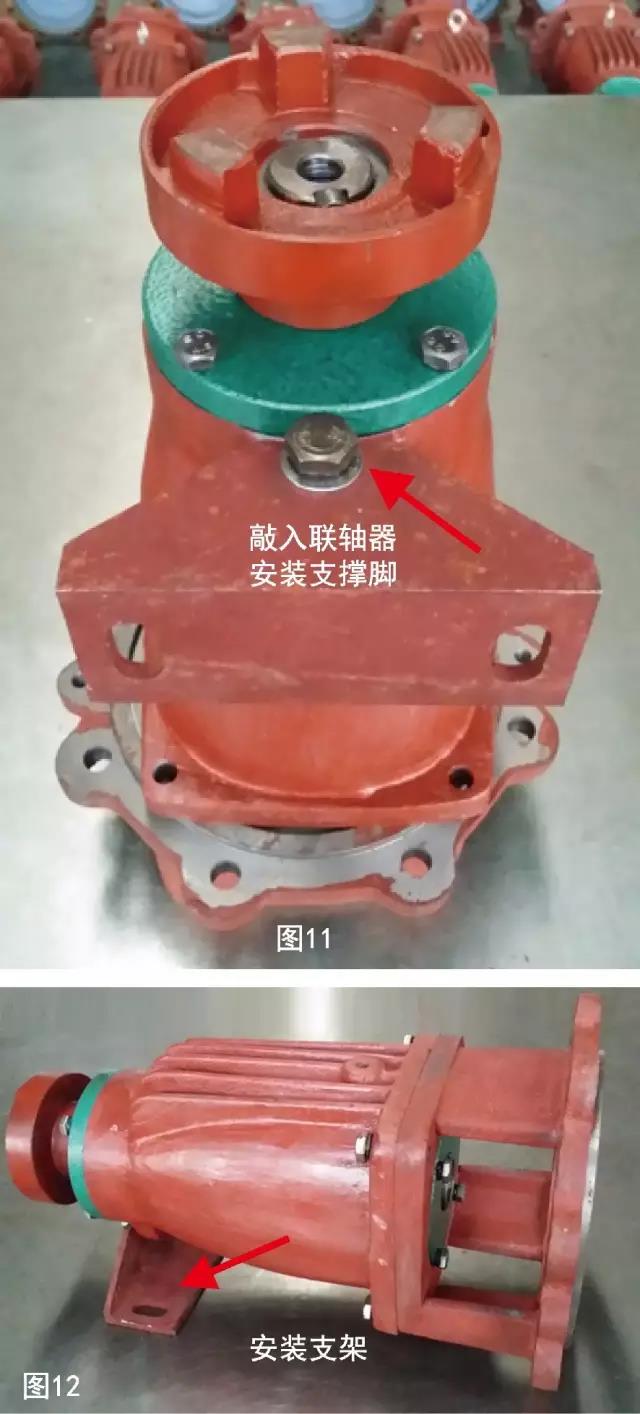

3、上紧轴承压盖（需敲入油封），敲入联轴器，安装支撑脚，安装支架。

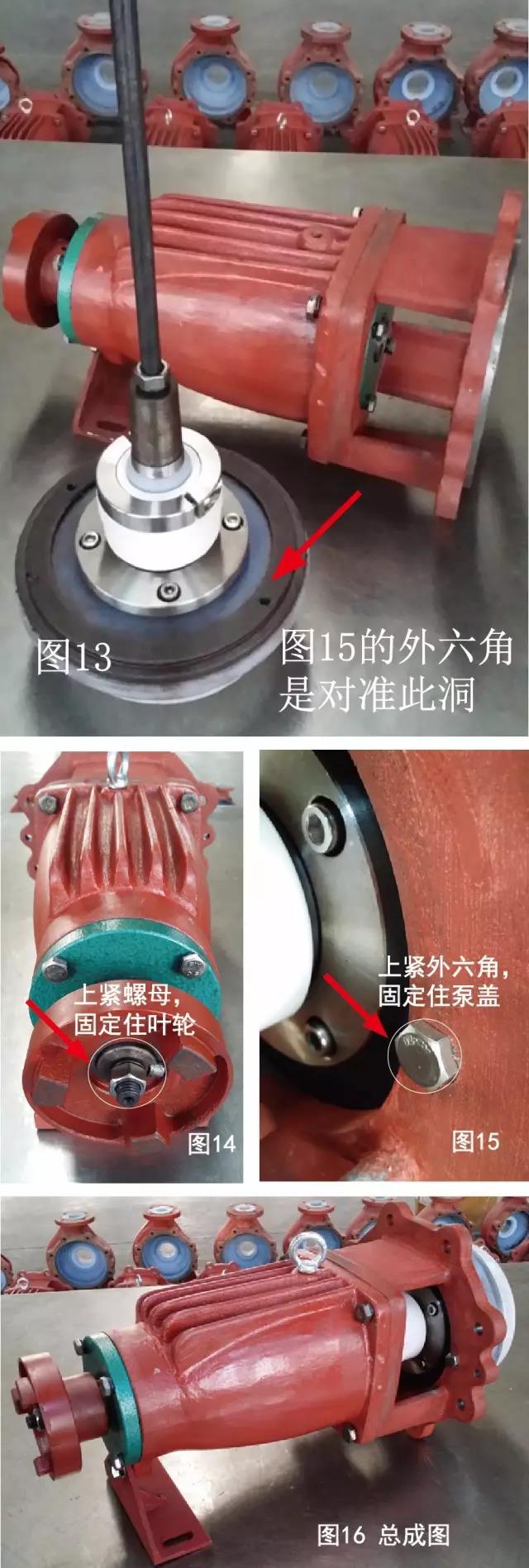

五、泵头的组装

1、上紧联轴器端的螺母；上紧支架两侧的外六角。

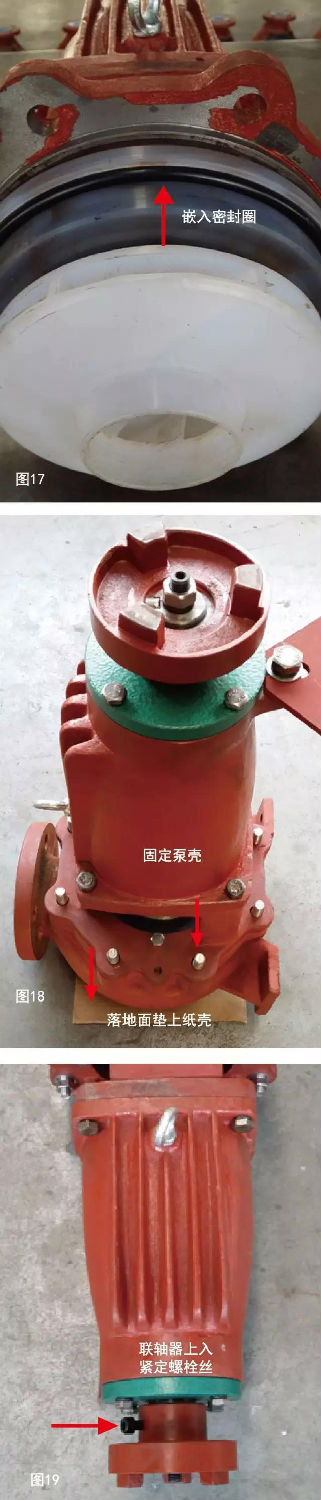

2、嵌入密封圈，固定泵壳，上入紧定螺丝，完成泵头组装。

六、机封顶装

1、机封的顶装

注意事项：

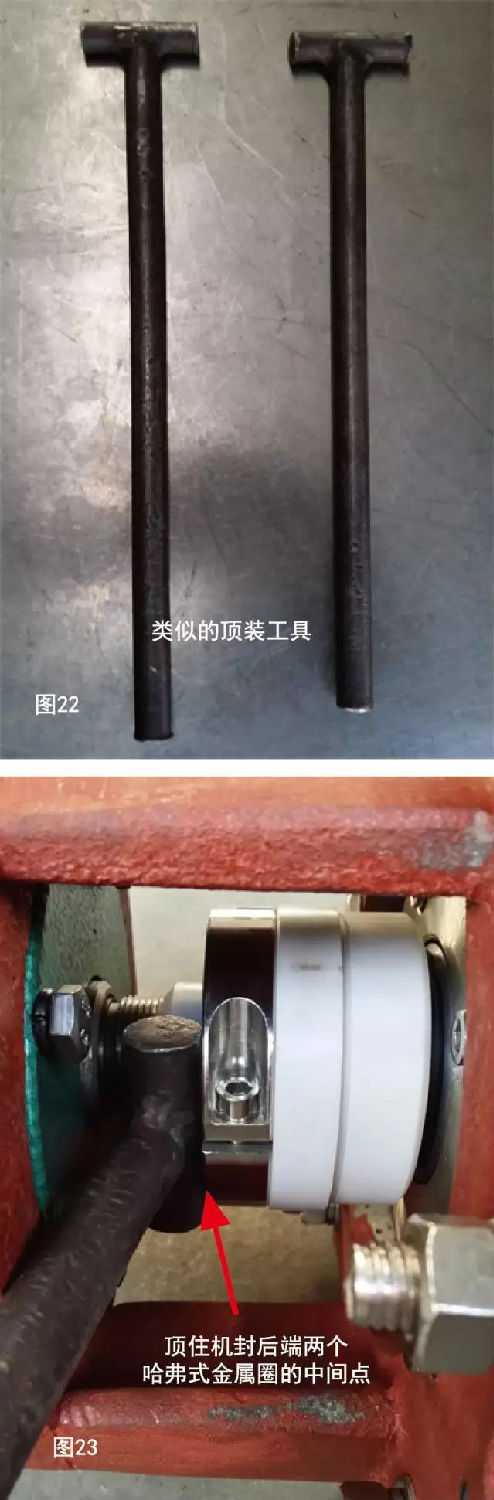

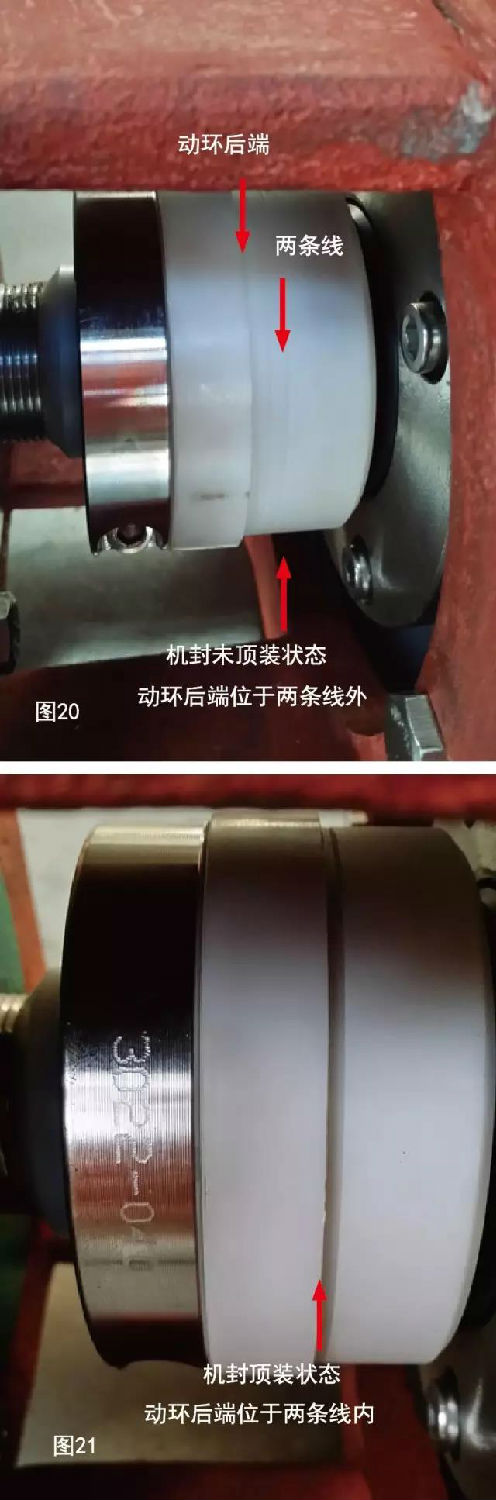

1、机封不可顶装过前，在两条线中间即可，否则影响机封使用寿命。

2、顶住机封后端两片哈弗式金属圈，否则会受力不均匀。

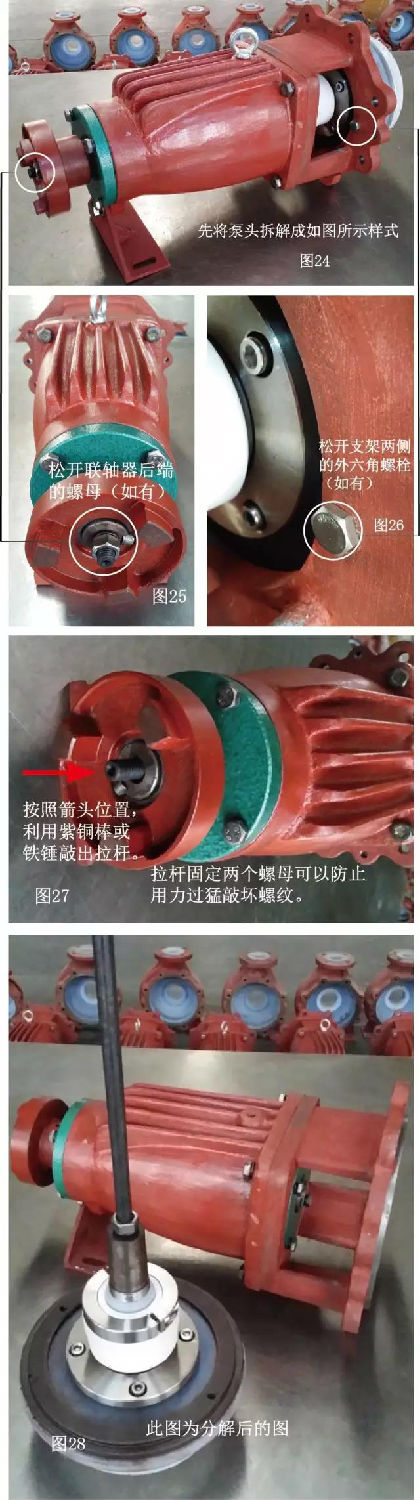

七、更换机封叶轮

1、上紧联轴器端的螺母；上紧支架两侧的外六角。
